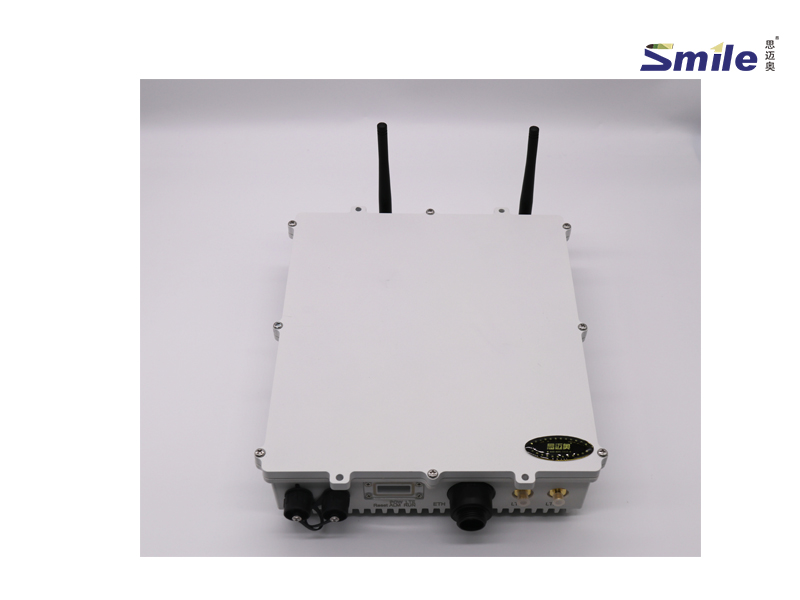

思迈奥SMA-CPE02无线宽带接入终端

产品分类:自组网作战单兵
产品简介:一、 产品概况: SMA-CPE02 是一款用于 4G 无线宽带接入解决方案的终端产品,支持远距离、高速移动下的宽带多媒体接入。产品内部主要由 LTE 无线收发
咨询热线:400-600-2898


一、产品概况:

        SMA-CPE02 是一款用于 4G 无线宽带接入解决方案的终端产品,支持远距离、高速移动下的宽带多媒体接入。产品内部主要由 LTE 无线收发模块和 ARM CPU 系统构成。在思迈奥应急通信系统中,该产品被定义为 LTE 基站的配套设备。多类通信终端设备可通过网口有线方式或 WiFi 无线方式经由该产品接入到 LTE 无线网络,完成各种数据业务转换,实现视频传输、集群调度、可视对讲等宽带数据接入功能。 本产品在室内或室外环境下均可部署,也可由作战员或指挥员携带使用,实现固定/车载数据采集、无线高清视频监控等功用。同时,该产品还可以大量应用于地铁,医院,学校,工厂,小区等领域的无线网络接入,节省铺设有线网络的费用。

二、功能特点:

l WAN接入功能:WAN侧采用高速LTE接入技术,为用户提供高速的无线接入,  支持自动搜索小区,自动拨号接入LTE核心网,在不同小区间切换时间短;

l LAN接入功能:LAN口侧提供一个1000Mbps高速以太网接口,与终端设备或者交换机相连,用于组建本地局域网,实现内部网络互连;

l DHCP:内建NAT功能,DHCP服务器为网络中的设备提供动态IP地址分配和静态IP地址分配;DNS服务器提供域名解析功能;

l Web管理:支持远程设定和管理,远程软件更新,系统备份和恢复等功能,支持rsrp、SNR等参数的查询;

l QOS管理:实现不同业务的分级传输,优先保证优先级高的业务稳定传输;

l 支持上下行64QAM;

l 提供系统日志管理;

l 支持rsrp,snr等LTE信号检测功能;

l 支持LTE小区切换;

l 支持系统备份和恢复;

l 提供雷电和雨水防护功能。

三、接口说明:


接口标识 接口说明 标志
LAN和TEST口 LAN为RJ45网络线接口,用来连接局域网中的集线器、交换机或安装了网卡的计算机。TEST为RJ45网络线串口调试口。 LAN/TEST
AC-220电源接口 电源插孔,连接电源线 DC IN
Wlan/ LTE天线口 LTE模块的外置天线口
Wlan模块的外置天线口
ANT1/2
WIFI-M/D
SIM卡接口 用于安装SIM卡 内置在cpe网络板SIM卡槽
复位 用于软件复位或者恢复默认设置(长按复位键10秒) 内置在cpe网络板
LTE指示灯 LTE连接成功后闪烁 LTE
运行指示灯 CPE运行时闪烁 RUN
网口 双工千兆网络接口,自适应协商,支持MDI/MDIX;
SMA 四个标准SMA接口,外螺纹+孔 SMA
电源 110/220V AC,50/60Hz,功耗<30W POWER

四、技术规格:

射频功率 2W
产品外观 尺寸 (长×宽×高):250mm×225mm×60mm
颜色 米白色
外壳 压铸铝
供电方式 直供220V AC
最大功耗 < 30W
接口 2个ETH口
工作温度 -20~75摄氏度
存储温度 -40~70摄氏度
湿度 0~90% ,无凝结
重量 3.5KG
