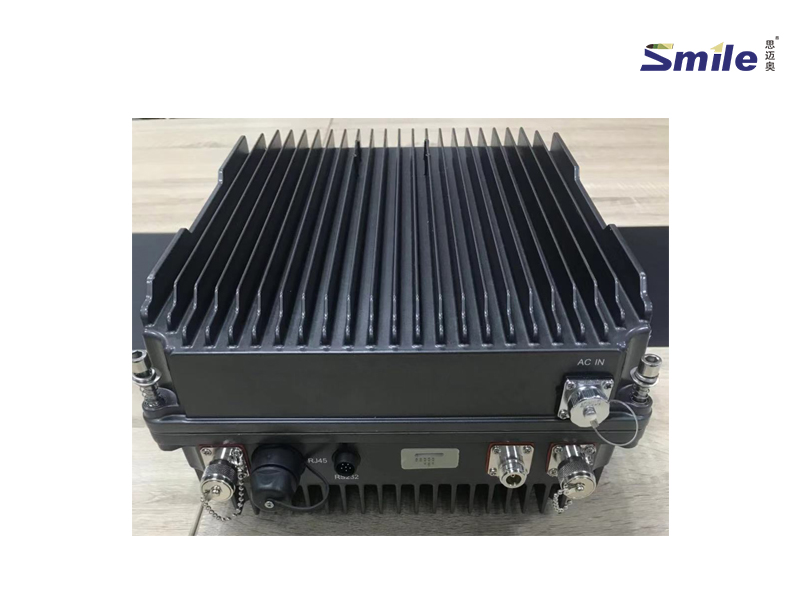

思迈奥SMA-BS-1系列应急通信4G专网基站

产品分类:自组网作战单兵
产品简介:一、 产品概况: 思迈奥SMA-BS系列应急通信4G专网基站主要由基带处理单元(BBU)、射频单元(RRU)、核心网(EPC)以及指挥调度系统单元组成。该设备
咨询热线:400-600-2898


一、产品概况:

       思迈奥SMA-BS系列应急通信4G专网基站主要由基带处理单元(BBU)、射频单元(RRU)、核心网(EPC)以及指挥调度系统单元组成。该设备体积小、重量轻、低功耗、安装方便;支持LTE双流MIMO,具备高集成度、高性能、高带宽和灵活性强等特点。用于实现事故现场到前方指挥部的4G专网信号的快速覆盖,信号覆盖最远距离可达30公里。可应用于企业/政府办公、军警安防、抢险救灾、煤炭矿山、港口航运、电力化工、机场隧道等多种特种行业。


支持定制集调度系统于一体的4G专网便携基站

二、功能特点:

采用基带射频一体化设计、集成核心网EPC功能:一个网元即可完成原来网络中eNodeB、MME、HSS、S-GW、P-GW等多个网元的功能。小巧轻便,可方便地安装在桌面、墙壁或屋顶等地方,快速实现专网覆盖;

支持多种频点:可支持400M、600M、1.4G、1.8G等频点;其他频点可以根据客户需求进行软件更改;

扩展性强:可通过在核心网侧增加调度服务器,以兼容的方式来扩展专业集群功能;

支持公专网传输:采用专网传输,也可采用现有的宽带公网作为传输,灵活应用于各类场景中;

与现网无缝融合通过标准S1接口与EPC连接、X2接口与同类基站连接,与其它基站共网管平台和EPC,无缝与现网融合;

耗电低,产品可靠性强,系统集成度高;

具有如下基本功能:

v 支持 3GPP R8, R9;

v 通过以太网口与专网口传输;

v 采用 IEEE 1588 V2、GPS、北斗技术实现时钟同步;

v 支持下行 2*2MIMO,上行2 路分集接收;

v 可内置天线或外接室内天线分布系统和外接高增益天线;

v 支持单站独立工作;

v 支持软件的远程升级模式;

v 支持灵活的二次开发和功能定制。

一体化基站组建的网络架构图

三、系统组成:

本基站系统主要包括:便携式一体化基站、天线、射频馈线、天线支架/升降杆,其它配件。


四、技术规格:


序号 名称 技术参数
1 制式 TDD-LTE
2 工作频段 400M/585M/1.4G/1.8G(可定制)
3 带宽 5M 10M 15M 20M
4 峰值速率 TDD(UL/DL):50Mbps/100Mbps
5 发射功率 双通道10W/20W/1W
6 单基站用户 100在线/200注册
7 同步方式 GPS/北斗
8 天线 双天线(双收双发)
9 射频连接方式 N/F,50Ω
10 供电 AC220V±20%,50±5Hz;或者-48V/DC
11 功耗 ≤150W
12 防护等级 IP65
13 工作温度 -40°C~55°C
14 工作湿度 5%~95%
15 外形尺寸 138mm(高)× 352mm(宽)× 355 mm(深)
16 重量 13.5kg


六、产品应用:

v 武警野外应急:以基站为中心,终端散布在周围几公里内,进行语音、视频集群对讲业务等。

v 电力巡检:终端沿电力传输线线状分布。

v 城市应急事件处理:针对高层或地下建筑的信号覆盖,Mesh自组网单兵散布在覆盖建筑区域内,通过CPE完成LTE专网、Mesh等网络的融合进行语音、视频集群对讲、视频监控等业务。


七、基站通信方式

基站通信方式一:一体化便携专网基站 + 专网手机

基站通信方式二:一体化便携专网基站 + CPE + 摄录装置

基站通信方式三:一体化便携专网基站 + CPE + MESH自组网/卫星网/4G公网 + 终端机等
