思迈奥SMA-BDC18北斗用户指挥机

产品分类:数据采集设备
产品简介:思迈奥SMA-BDC18北斗用户指挥机是为了便于组网、调度指挥而设计的特种用户机,兼容北二/北三卫星导航定位系统,最多可以管辖5000个下属用户。它除了具有普通型指挥机的所有功能之外,还可以同时监收其下管辖用户机(各种北斗终端)的定位和通信信息,并可向所辖用户机发送通播指挥信息。在应急通信系统中,北斗用户指挥机主要配合北斗手持终端,起到信息汇总和指挥调度功能。该产品可在固定指挥所、移动指挥所、方舱等多种场合安装使用。
咨询热线:400-600-2898


一、产品概况:

  思迈奥SMA-BDC18北斗用户指挥机是为了便于组网、调度指挥而设计的特种用户机,兼容北二/北三卫星导航定位系统,最多可以管辖5000个下属用户。它除了具有普通型指挥机的所有功能之外,还可以同时监收其下管辖用户机(各种北斗终端)的定位和通信信息,并可向所辖用户机发送通播指挥信息。在应急通信系统中,北斗用户指挥机主要配合北斗手持终端,起到信息汇总和指挥调度功能。该产品可在固定指挥所、移动指挥所、方舱等多种场合安装使用。


二、功能特点:

  设备自检功能;

  用户授权与安全管理功能;

  定位功能;

  通信功能;

  指挥功能;

  位置报告功能;

  内置大容量电池,可应急使用。


三、设备组成:

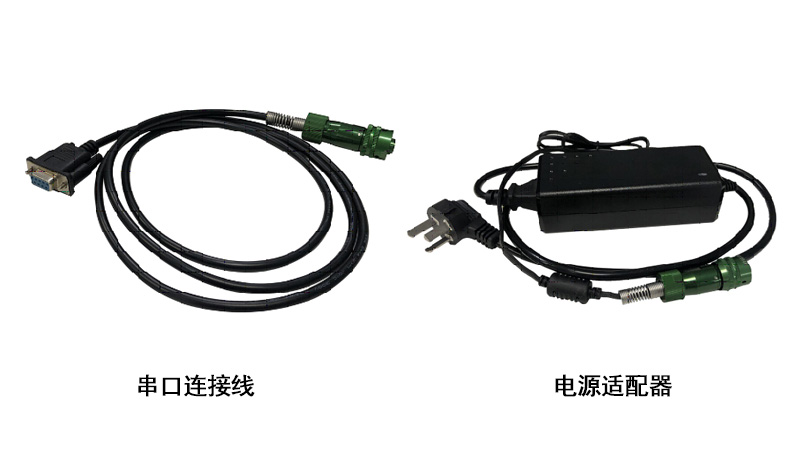

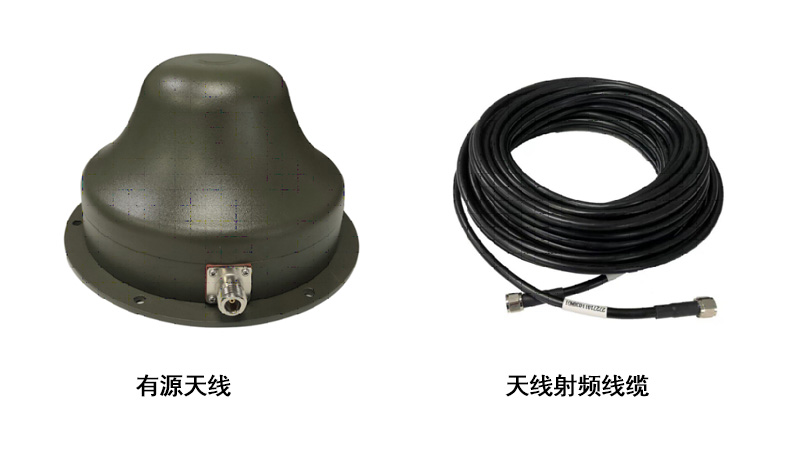

  由主机、有源天线、射频电缆、串口连接线、电源适配器组成。

指挥机主机




四、技术规格:

  4.1 RDSS指标

  4.1.1接收指标

  1)接收信号频率:S2C 2491.75MHz±8.16MHz;

  2)接收灵敏度:天线方位角0°~360°,仰角30°~90°,用户机天线接收卫星信号电平为-153dBW时,接收信号误码率≤1×10-5(数据段24kbps信息帧);

  3)接收通道数:≥4;

  4)双向零值:1ms±10ns;

  5)通道时差测量误差:≤5ns(1σ)

  4.1.2发射指标

  1)北三发射信号频率:Lf1 1614.26±4.08MHz、LF2 1618.34MHz±4.08MHz;

  北二发射信号频率:L频点1615.68±4.08MHz。

  2)发射信号频率准确度:优于5×10-7;

  3)发射信号EIRP值:方位角0°~360°,仰角20°~90°时,发射信号EIRP值≥4dBW,且≤13dBW;

  4)载波相位调制偏差:≤3°;

  5)发射信号载波抑制:≥30dB。

  4.2 RNSS指标

  1)接收频率:BDS_B1&GPS_L1;

  2)定位精度:水平:≤5米(CEP 50%,PDOP≤4);

  3)测试精度:0.2m/s;

  4)捕获灵敏度:-133dBm;

  5)跟踪灵敏度:-147dBm;

  6)冷启动定位时间:≤60s;

  7)热启动定位时间:≤5S

  4.3数据接口特性

  1)数据接口:RS232

  2)网络:RJ45

  4.4电源特性指标

  1)电源设配器:100~240VAC,50~60Hz市电转DCDC24V;

  2)内置锂电池:14.8V/3200mAh

  3)待机功耗:≤10W;

  4.5环境适应性

  1)工作温度:主机:-20℃~+60℃;

  天线:-40℃~+85℃;

  2)存储温度:-40℃~+85℃;

  3)动态范围:≤300km/h;

  4)振动:能承受GJB150.16中“第8类陆地机动”所规定的试验条件,而具有保持结构和性能完好的能力;

  5)冲击:能承受GJB150.18中“试验五基本设计实验”所规定的试验条件,而具有保持结构和性能完好的能力;

  6)可靠性:MTBF≥5000h;

  7)维修性:MTTR≤30min;

  4.6电磁兼容性

  具备抗邻频干扰:在移动通信、WLAN、蓝牙等邻频干扰信号下能正确接收处理卫星出站信号;

  4.7产品结构

  1)整机外形尺寸(mm):主机(长×宽×高):410×310×41;

  2)天线(直径×高):φ190×80;

  3)整机重量:≤7Kg(不含笔记本电脑及配套电缆)
