安检门常见尺寸：

2014-04-09 10:27 来源： 思迈奥

安检门常见尺寸：

外形尺寸：（mm)2220（高） x 820（宽) x 522（深）

通道尺寸：（mm)2000（高） x 700（宽） x 522（深）

Hi-pe金属探测安检门的尺寸：
尺寸：2200（高）×660（宽）×720mm（深）

Sma-8000金属探测安检门的尺寸：
外型尺寸：2200mm(高)×810mm(宽)×520mm(深)
通道尺寸：2020mm×710mm×500mm

由于：安检门的尺寸有严格的限制。在标准尺寸基础上误差不能大于50mm.所以安检门是不可以定制非标尺寸的。

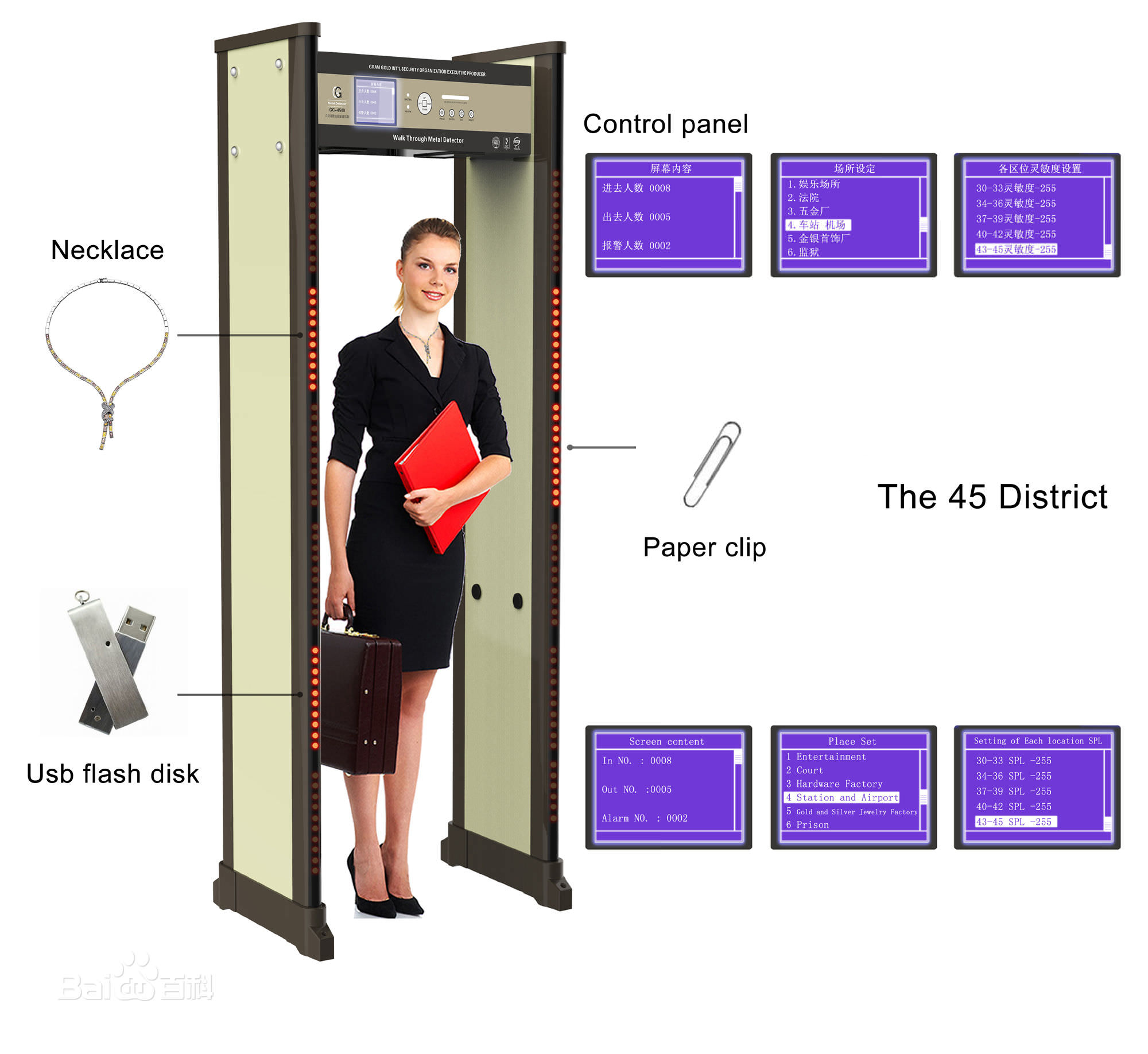

安检门工作原理：安检门原理由晶振产生3.5-4.95M的正弦振荡，由分频器分频为7.6K左右正弦波，经三极管与线圈进行功率放大后输入门板（7区）大线圈进行电磁波发射，由门内1-6区线圈分别进行接收。接收后，将接收到的信号与基准信号进行了比较，发现变化后，改变采集卡输出电平，CPU在280毫秒内对6个区位采集卡数据进行扫描，判断金属所在区位并输出显示。


二、结构 1、门板结构：由1个大线圈、6个小线圈、补偿线圈及石墨组成。2、机箱结构 安检门
三、探测时工作流程 CPU探测→一组红外被挡→检测各采集卡数据是否变化→报警→检测另一组红外→复位重新探测。
